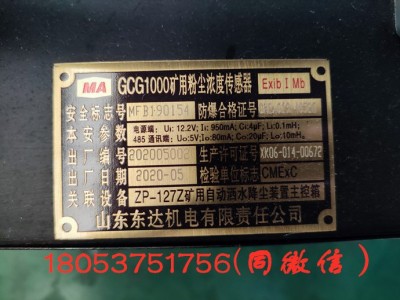

点击图片查看原图
外部含尘空气在风扇的吸引下进入吸引口，经导流装置（遮掉外部光线）进入检测器暗室。暗室内的平行光与受光部的视野成直角交叉构成灵敏区（图中斜线部分），粉尘通过灵敏区时，其90℃方向散射光透过狭缝射进来由光电倍增管接收并转换成光电流，经光电流积分电路转换成与散射光成正比的电信号，GCG1000型粉尘浓度传感器通过放*电路和A/D转换电路输入单片机，单片机计算出粉尘的质量浓度并显示和信号输出。
GCG1000矿用粉尘传感器技术指标
工作电压 9～24V
工作电流＜35mA / 18V DC
测量范围0～1000mg/m3
基本误差 ±15%
输出制式
手机: 18053751756（同微信） 座机：0537-3158691
频率：200～1000Hz，脉冲宽度*于0.3ms
电源电压18V，当使用如下参数的电缆时传输距离≥3000m。
电缆参数：R≤12.5Ω/千米，L：0.8mH/km，C：0.06µF/km。
本安参数：
a)Ui=18V, Ii=0.625A
b)Li=33uF,Ci=2.0uF
具有声光报警功能和断电输出功能。
超亮显示屏，字体清晰醒目，视角范围宽。
GCG1000矿用粉尘传感器 使用环境条件
环境温度：0℃～＋40℃；
平均相对湿度：不*于95%（＋25℃）；
*气压力：80kPa～106kPa；
无振动和冲击的场合；
煤矿井下有、煤尘 性混合物，但无破坏缘的腐蚀性气体的混合气体。
